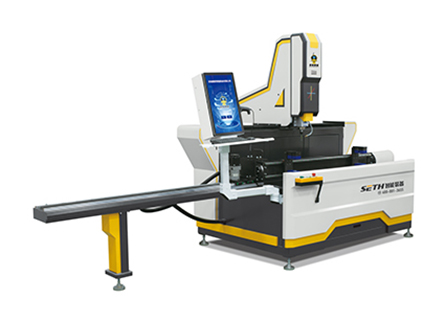

铝型材智能四轴数控钻铣中心

型号：SKX4-CNC-1500

设备名称：铝型材智能四轴数控钻铣中心

产品简介

·  适用于工业铝合金型材、门窗、幕墙铝合金型材的圆孔、槽孔、锁孔、异形孔等以及铝型材的铣削、倒角、平面雕刻等工序的加工。

·  主轴采用风冷电主轴，功率 6.5Kw，转速 0~18000rpm，精度高，安全性好，可靠性高。

·  采用 CNC 数控系统，配备专业 CAD-CAM 编程软件，自动转换加工 G 代码，操作简单，效率高，劳动强度低。

·  运动副全部采用进口导轨、滑块，X 轴采用高精度斜齿轮、斜齿条传动，Y 轴、Z 轴采用高精度滚珠丝杠传动，传动平稳，有效提高整机精度。

·  工作台翻转 180°，90°~0°~-90°，型材一次装夹可以实现三面加工。

·  加工深通孔（异形孔）时，通过工作台翻转实现深孔加工，提高效率，质量好。

·  采用手动泵供油系统，刀具采用系统控制喷雾冷却装置。

·  主要电器件、断路器、交流接触器均采用法国施耐德产品。

·  机床主要部件采用钢结构全部经过时效处理。

产品参数

·  X 轴行程：1500mm

·  Y 轴行程：500mm

·  Z 轴行程：350mm

·  X 轴运行速度：0~50m/min

·  Y 轴运行速度：0~15m/min

·  Z 轴运行速度：0~15m/min

·  主轴转速：18000rpm

·  主轴功率：6.5kW

·  装机总功率：10.5kW

·  夹具工位：2

·  工作压力：0.6-0.8MPa

·  耗气量：4L/min

·  电源：380V/50Hz

·  外形尺寸：2380×2000×2200mm

·  重量：约 900kg
